Overview
TR501
Приемопередатчик TR501 содержит в себе мощный передатчик, чувствительный приемник и устройство переключения, что делает возможным использование одной антенны в моностатическом режиме. Отношение сигнал/шум устройства выборки было значительно улучшенное, сохранив при этом широкую полосу пропускания.
[ещё...]
RX501
Приемник RX501 содержит в себе одно устройство выборки, то есть данный модуль может быть использован в сочетании с высоко мощным передатчиком VHT501. По сути дело это то же самое устройство выборки что и используется в приемопередатчике TR501.
[ещё...]
VHT501
Bысоко мощный передатчик VHT501 специально разработан для того чтобы совместно с приемником позволить антеннам значительно увеличить свою способность зондирование на большой глубине. Сравнительно низкое потребление мощности данного модуля позволяет его использование с SIR-3000 производства GSSI без дополнительных устройств вплоть до частоты 12 кГц.
[ещё...]
Overview
TR501
Приемно-передатчик для георадаров TR501
Если вы собираетесь приобрести новый приемно-передатчик для вашей GSSI совместимой антенны, то ваш выбор должен непременно остановится на TR501. Почему? Потому-что он лучше, легче, дешевле, функциональнее и симпатичнее чем любые другие существующие на рынке.
Дополнительные приспособления не требуются!
TR501 можно использовать без каких либо изменений в конструкции с любой антенной совместимой с GSSI вставляемой электроникой. Устройство дает возможность подключения кнопки маркера и одометра, или использовать антенну в бистатическом режиме без дополнительных затрат. Вам не надо будет покупать дорогостоящий сплитер или что-либо еще для использования одометра.
Дополнительные функции без увеличения стоимости.
В TR501 есть два раздельных канала передачи для каждой половины диполя, оба тщательно синхронизированы по амплитуде и фазе, таким образом что звон со стороны антенны будет минимальным. TR501 гарантирует что у вас не будет двойных запусков вызывающего появление нежеланных горизонтальных линий и самое главное не будет мертвых зон размером в несколько десятков наносекунд. Устройство откалибровано таким образом что ваш конкурент не сможет получить лучше или хуже данных используя TR501. Мы гарантируем надежность и повторяемость результатов. [Брошюра по английски]
Удобный интерфейс одно из наших преимуществ
При разработки передней панели TR501 мы делали особый упор на то чтобы все надписи были лаконичны и не двусмысленные. Мы постарались сделать устройство как можно более интуитивным в использование. Все знают что такое георадар (RADAR) и куда стоит подключать выход с надписью внешний (EXTERNAL) или внутренний (INTERNAL). Ручка устройства приблизительно на 1.5 см выше чем у наших конкурентов, что делает задачу подключения тяжелого радарного провода проще. Петля перемычки передатчика была сделана очень короткая для того чтобы не цеплялась за ветки кустов в лесу где иногда приходиться проводить измерения.
[Инструкция]
Если вы собираетесь приобрести новый приемно-передатчик для вашей GSSI совместимой антенны, то ваш выбор должен непременно остановится на TR501. Почему? Потому-что он лучше, легче, дешевле, функциональнее и симпатичнее чем любые другие существующие на рынке.
Дополнительные приспособления не требуются!
TR501 можно использовать без каких либо изменений в конструкции с любой антенной совместимой с GSSI вставляемой электроникой. Устройство дает возможность подключения кнопки маркера и одометра, или использовать антенну в бистатическом режиме без дополнительных затрат. Вам не надо будет покупать дорогостоящий сплитер или что-либо еще для использования одометра.
Дополнительные функции без увеличения стоимости.
В TR501 есть два раздельных канала передачи для каждой половины диполя, оба тщательно синхронизированы по амплитуде и фазе, таким образом что звон со стороны антенны будет минимальным. TR501 гарантирует что у вас не будет двойных запусков вызывающего появление нежеланных горизонтальных линий и самое главное не будет мертвых зон размером в несколько десятков наносекунд. Устройство откалибровано таким образом что ваш конкурент не сможет получить лучше или хуже данных используя TR501. Мы гарантируем надежность и повторяемость результатов. [Брошюра по английски]
Удобный интерфейс одно из наших преимуществ
При разработки передней панели TR501 мы делали особый упор на то чтобы все надписи были лаконичны и не двусмысленные. Мы постарались сделать устройство как можно более интуитивным в использование. Все знают что такое георадар (RADAR) и куда стоит подключать выход с надписью внешний (EXTERNAL) или внутренний (INTERNAL). Ручка устройства приблизительно на 1.5 см выше чем у наших конкурентов, что делает задачу подключения тяжелого радарного провода проще. Петля перемычки передатчика была сделана очень короткая для того чтобы не цеплялась за ветки кустов в лесу где иногда приходиться проводить измерения.
[Инструкция]
Overview
RX501

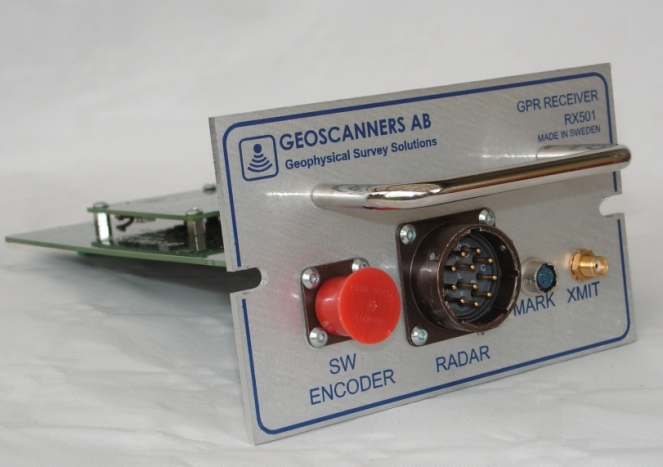

The GPR Plug-in receiver RX501
The high performance plug in receiver RX501 is the logical companion for high power transmitters like our VHT501 or the 778 from GSSI Inc. It is designed in a way that it fits into any antenna supporting GSSI compatible plug-in electronics.
One is a lonely number
The high power plug-in transmitters can be used together with the transceiver TR501. Although that is a good solution for many survey situations, the best performance is obtained only when using bistatic antennas and low noise receivers.
In a transceiver configuration the transmitter and the receiver share the same antenna. In that case it is necessary to take measures in order to prevent the saturation or even the destruction of the receiver's sensitive input circuitry. Those measures affect the way the receiver works and at some extend reduce its effective dynamic range.
The best results are achieved using two antennas whenever that is possible. The dual antenna configuration or bistatic mode of operation also allows for other types of surveys not possible in monostatic mode.
Low noise + Low saturation = outstanding results
The fact of having the antennas working in bistatic mode has many advantages. One not so obvious advantage is that the switching circuitry with all the loses accompanying it is not present. That means more of the radio frequency energy reaches the sampling head of the receiver and subsequently more features are available in the radargram.
The output of the transmitter is not any more causing problems saturating the input of the sampler and therefore the so called "dead zone" at the top of the radargram is heavily reduced.
The low noise, higher signal strength and low saturation that can be obtained when using the VHT501 and the RX501 make possible outstanding results and penetration not achieved with monostatic configurations using the transceiver alone.
Extra goodies included
The RX501 has a few extra features that make the decision over similar units in the market even easier. The survey wheel output input and the marker button input are both present as standard. No extra adapters are required to run a survey wheel or to have a GPS adding position coordinates to the collected data.
The high performance plug in receiver RX501 is the logical companion for high power transmitters like our VHT501 or the 778 from GSSI Inc. It is designed in a way that it fits into any antenna supporting GSSI compatible plug-in electronics.
One is a lonely number
The high power plug-in transmitters can be used together with the transceiver TR501. Although that is a good solution for many survey situations, the best performance is obtained only when using bistatic antennas and low noise receivers.
In a transceiver configuration the transmitter and the receiver share the same antenna. In that case it is necessary to take measures in order to prevent the saturation or even the destruction of the receiver's sensitive input circuitry. Those measures affect the way the receiver works and at some extend reduce its effective dynamic range.
The best results are achieved using two antennas whenever that is possible. The dual antenna configuration or bistatic mode of operation also allows for other types of surveys not possible in monostatic mode.
Low noise + Low saturation = outstanding results
The fact of having the antennas working in bistatic mode has many advantages. One not so obvious advantage is that the switching circuitry with all the loses accompanying it is not present. That means more of the radio frequency energy reaches the sampling head of the receiver and subsequently more features are available in the radargram.
The output of the transmitter is not any more causing problems saturating the input of the sampler and therefore the so called "dead zone" at the top of the radargram is heavily reduced.
The low noise, higher signal strength and low saturation that can be obtained when using the VHT501 and the RX501 make possible outstanding results and penetration not achieved with monostatic configurations using the transceiver alone.
Extra goodies included
The RX501 has a few extra features that make the decision over similar units in the market even easier. The survey wheel output input and the marker button input are both present as standard. No extra adapters are required to run a survey wheel or to have a GPS adding position coordinates to the collected data.
Overview
VHT501
The GPR Plug-In High Power Transmitter VHT501
The high power plug in transmitter VHT501 is the most affordable and highest quality available device for deep penetration geophysical surveys. It is designed in a way that it fits into any antenna supporting GSSI compatible plug-in electronics.
Bi-static when it's needed
Ground Penetrating Antennas equipped with the TR501 transceiver deliver very clean and low noise data; but sometimes the survey site demands a bit more of penetration in the media or a better top resolution. In that kind of situations a combination of the RX501 receiver and the VHT501 high power transmitter are a saving solution. If from the beginning one doesn't have a RX501 available then a TR501 can be used instead or as a last resort even a GSSI 769DA2 is capable to work together with the VHT501 high power transmitter.
Accessories? No, thanks!
The power consumption of the VHT501 high power transmitter is minimized by a careful and efficient design. That fact allows to use it directly connected to the SIR-3000 radar system with up to 12 kHz and full scan rate. For average geophysical or archeological surveys the VHT501 is ideal because the SIR-3000 won't complain, or beep, or hang with it; it just works and collects the needed data. You won't be needing to buy any break-out box or support unit to operate our VHT501 with a reasonable survey speed and a small and easy to carry radar system.
No slow fall time means no trailing ringing
The VHT501 combines classical approach on high voltage multipliers with state of the art magnetics to deliver clean and well defined pulses. The output pulses have no long fall times causing ringing in the transmitting antennas. The phase unbalance of the VHT501 outputs is below 2.5 degrees guaranteeing low ringing in properly balanced antennas.
User friendly interface is one of the goals
When it was time to design the front interface for the VHT501 high power transmitter we confronted a bit of a dilemma, what connector to use?. We could have used the SMA connector as in our transceiver TR501, as a matter of fact it would have been the logical choice. Then we thought that some of our customers perhaps don't have a TR501 but a 769DA2 with a BNC connector and that even if they had a TR501 they would need to purchase a trigger cable anyway. At the end we decided to make it easier for our customers and went for a BNC connector. The handle of the unit was chosen so it is easy to connect BNC connector.
[User Manual]
The high power plug in transmitter VHT501 is the most affordable and highest quality available device for deep penetration geophysical surveys. It is designed in a way that it fits into any antenna supporting GSSI compatible plug-in electronics.
Bi-static when it's needed
Ground Penetrating Antennas equipped with the TR501 transceiver deliver very clean and low noise data; but sometimes the survey site demands a bit more of penetration in the media or a better top resolution. In that kind of situations a combination of the RX501 receiver and the VHT501 high power transmitter are a saving solution. If from the beginning one doesn't have a RX501 available then a TR501 can be used instead or as a last resort even a GSSI 769DA2 is capable to work together with the VHT501 high power transmitter.
Accessories? No, thanks!
The power consumption of the VHT501 high power transmitter is minimized by a careful and efficient design. That fact allows to use it directly connected to the SIR-3000 radar system with up to 12 kHz and full scan rate. For average geophysical or archeological surveys the VHT501 is ideal because the SIR-3000 won't complain, or beep, or hang with it; it just works and collects the needed data. You won't be needing to buy any break-out box or support unit to operate our VHT501 with a reasonable survey speed and a small and easy to carry radar system.
No slow fall time means no trailing ringing
The VHT501 combines classical approach on high voltage multipliers with state of the art magnetics to deliver clean and well defined pulses. The output pulses have no long fall times causing ringing in the transmitting antennas. The phase unbalance of the VHT501 outputs is below 2.5 degrees guaranteeing low ringing in properly balanced antennas.
User friendly interface is one of the goals
When it was time to design the front interface for the VHT501 high power transmitter we confronted a bit of a dilemma, what connector to use?. We could have used the SMA connector as in our transceiver TR501, as a matter of fact it would have been the logical choice. Then we thought that some of our customers perhaps don't have a TR501 but a 769DA2 with a BNC connector and that even if they had a TR501 they would need to purchase a trigger cable anyway. At the end we decided to make it easier for our customers and went for a BNC connector. The handle of the unit was chosen so it is easy to connect BNC connector.
[User Manual]
